液下泵

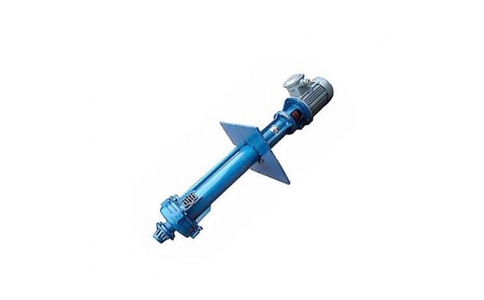

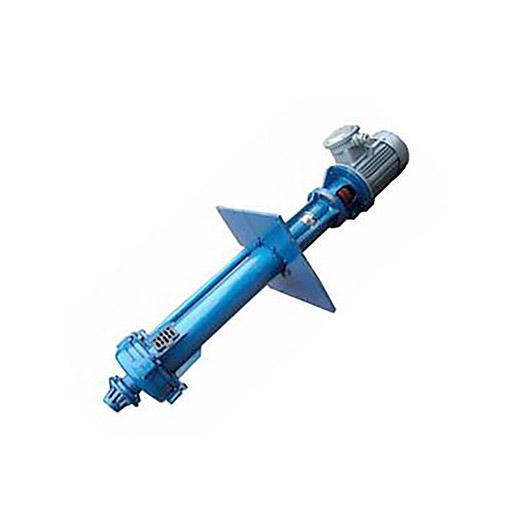

YZ液下渣漿泵

一、YZ液下渣漿泵簡述YZ液下渣漿泵是立式單級單吸懸臂式離心泵結構,葉輪為半開式葉輪,在葉輪吸入邊延伸處設有攪拌葉片。主要用于環保、市政工程、火力發電廠、煤氣焦化廠、煉油廠、煉鋼廠、采礦、造紙業、水泥廠、食品廠、印染等行業抽吸濃液、稠油、油渣、污濁液、泥漿、灰漿、流砂及城市排污溝道的流動污泥,以及含有泥砂渣物的流體和有腐蝕性液體。二、YZ液下渣漿泵型號意義例如:80YZ80-20A   YZ-液下

一、YZ液下渣漿泵簡述

YZ液下渣漿泵是立式單級單吸懸臂式離心泵結構,葉輪為半開式葉輪,在葉輪吸入邊延伸處設有攪拌葉片。
主要用于環保、市政工程、火力發電廠、煤氣焦化廠、煉油廠、煉鋼廠、采礦、造紙業、水泥廠、食品廠、印染等行業抽吸濃液、稠油、油渣、污濁液、泥漿、灰漿、流砂及城市排污溝道的流動污泥,以及含有泥砂渣物的流體和有腐蝕性液體。


二、YZ液下渣漿泵型號意義

例如:80YZ80-20A
   YZ-液下式渣漿泵
   80-泵的出口直徑
   80-泵的設計點流量( m3/h )
   20-泵的設計揚程
   A-表示葉輪經一次切割


三、YZ液下渣漿泵結構說明

YZ型泵為單級,單吸懸臂式結構,用軸承座,支承座,聯接管連接泵的水力部件,液體由出液管部件排出,泵的葉輪為半開式葉輪,在葉輪葉片進口延伸處設有攪拌葉片,該泵主要特點是在液下部位的泵軸,有足夠的剛度,葉輪,泵殼之間不設軸承,不采用軸封,可以輸送含有較大濃度固定顆粒的介質。泵插入液下的長度在800-2000之間,如果需要可以配帶吸入管。軸封采用較大泵插入液體中運行,不設軸封,傳動由立式電動機安裝在電機支承和支承座上,用聯軸器與泵相連。

液下渣漿泵結構圖

四、YZ液下渣漿泵裝配順序

(1)將軸承分別裝在軸承盒和軸承座上。
(2)將毛氈圈裝在軸承端蓋甲、丙和軸承盒上。
(3)將軸承端蓋乙、丙裝在軸承座上并用螺栓緊固。
(4)將裝好軸承的軸承盒穿在軸上,擰上圓螺母,并將軸承端蓋甲緊固在軸承盒上。
(5)將軸裝入軸承座,用螺栓固定,擰上調整螺釘,并將軸承安裝在支承座上,將擋水圈套在下部軸承處的適當位置。
(6)將聯接管固定在軸承座上,并在聯接管下部裝上泵蓋,在軸下部裝上葉輪并擰緊,依次裝上泵體前蓋,并螺栓固定,用軸承盒處的調整螺釘調整葉輪與前蓋間的間隙,(控制在1--1.5mm內)調好后用螺母,螺栓緊固。
(7)電機支承安裝在軸承座上用螺栓緊固,在軸的上端裝聯軸器部件,并將電機聯軸器用緊固螺釘緊固在電機軸頭上,將電機裝在電機支承上,并用螺栓,螺母緊固。
(8)從泵的出品順序將石棉墊,出液彎頭、出液管件裝上,并固定在支承座上。



一、YZ液下渣漿泵簡述

YZ液下渣漿泵是立式單級單吸懸臂式離心泵結構,葉輪為半開式葉輪,在葉輪吸入邊延伸處設有攪拌葉片。
主要用于環保、市政工程、火力發電廠、煤氣焦化廠、煉油廠、煉鋼廠、采礦、造紙業、水泥廠、食品廠、印染等行業抽吸濃液、稠油、油渣、污濁液、泥漿、灰漿、流砂及城市排污溝道的流動污泥,以及含有泥砂渣物的流體和有腐蝕性液體。


二、YZ液下渣漿泵型號意義

例如:80YZ80-20A
   YZ-液下式渣漿泵
   80-泵的出口直徑
   80-泵的設計點流量( m3/h )
   20-泵的設計揚程
   A-表示葉輪經一次切割


三、YZ液下渣漿泵結構說明

YZ型泵為單級,單吸懸臂式結構,用軸承座,支承座,聯接管連接泵的水力部件,液體由出液管部件排出,泵的葉輪為半開式葉輪,在葉輪葉片進口延伸處設有攪拌葉片,該泵主要特點是在液下部位的泵軸,有足夠的剛度,葉輪,泵殼之間不設軸承,不采用軸封,可以輸送含有較大濃度固定顆粒的介質。泵插入液下的長度在800-2000之間,如果需要可以配帶吸入管。軸封采用較大泵插入液體中運行,不設軸封,傳動由立式電動機安裝在電機支承和支承座上,用聯軸器與泵相連。

液下渣漿泵結構圖

四、YZ液下渣漿泵裝配順序

(1)將軸承分別裝在軸承盒和軸承座上。
(2)將毛氈圈裝在軸承端蓋甲、丙和軸承盒上。
(3)將軸承端蓋乙、丙裝在軸承座上并用螺栓緊固。
(4)將裝好軸承的軸承盒穿在軸上,擰上圓螺母,并將軸承端蓋甲緊固在軸承盒上。
(5)將軸裝入軸承座,用螺栓固定,擰上調整螺釘,并將軸承安裝在支承座上,將擋水圈套在下部軸承處的適當位置。
(6)將聯接管固定在軸承座上,并在聯接管下部裝上泵蓋,在軸下部裝上葉輪并擰緊,依次裝上泵體前蓋,并螺栓固定,用軸承盒處的調整螺釘調整葉輪與前蓋間的間隙,(控制在1--1.5mm內)調好后用螺母,螺栓緊固。
(7)電機支承安裝在軸承座上用螺栓緊固,在軸的上端裝聯軸器部件,并將電機聯軸器用緊固螺釘緊固在電機軸頭上,將電機裝在電機支承上,并用螺栓,螺母緊固。
(8)從泵的出品順序將石棉墊,出液彎頭、出液管件裝上,并固定在支承座上。

五、YZ液下渣漿泵性能參數表

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞
